Узел насосно-смесительный VRT MIX.01.130

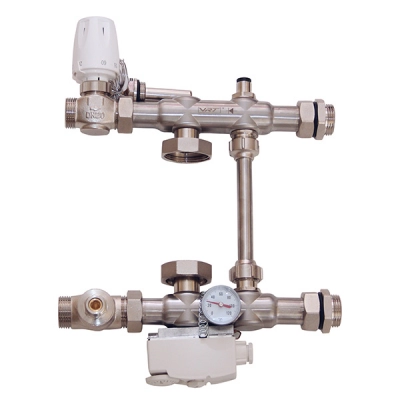

Узел насосно-смесительный VRT MIX.01.130
| Артикул | Стоимость | В корзину |
| 535415 | 8581.00a |
|
Полное техническое описание
| Артикул |
| 535415 |
Назначение
Насосно-смесительный узел предназначен для создания низкотемпературных систем в системе отопления. Узел позволяет регулировать температуру и расход теплоносителя, обеспечивает поддержание заданной температуры и расхода во вторичном циркуляционном контуре.
Смесительный узел используется в системах «теплых полов», «теплых стен».
Узел поставляется без циркуляционного насоса.
Смесительный узел состоит из двух модулей (насосного и термостатического), которые монтируются с двух сторон подающего и обратного распределительных коллекторов.
Технические данные
| Характеристика | Значение характеристики при насосе: 25-60 130 |
| Тепловая мощность смесительного узла | 30 кВт |
| Монтажная длина насоса | 130 мм |
| Максимальная температура теплоносителя в первичном контуре | 99 ˚С |
| Максимальное рабочее давление | 10 бар |
| Пределы настройки температуры термостатического клапана с термоголовкой | 20-50 ˚С |
| Максимальная пропускная способность (Kvs) термостатического клапана (поз.10) | 4,5 м3/час |
| Настроечные пределы предохранительного термостата | 20-90 ˚С |
| Класс защиты предохранительного термостата | IP40 |
| Пределы измерения термометра (поз.5) | 0-80 |
| Максимальная температура воздуха, окружающего узел | 50 ˚С |
| Минимальное давление перед насосом | 0,1 бар |

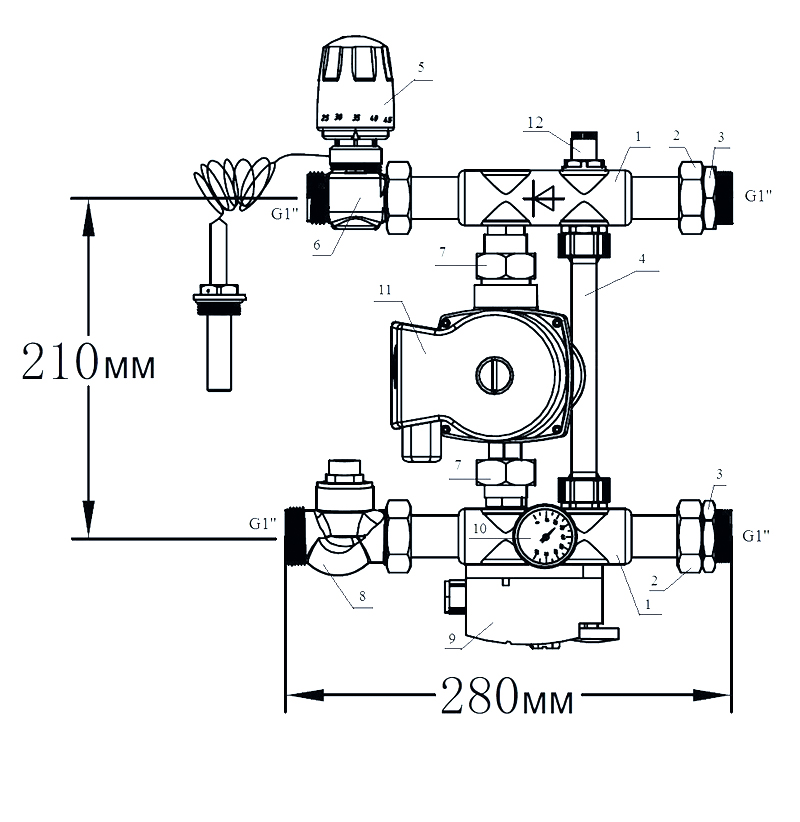

Конструктивные элементы узла
| Наименование | Функции |
| 1. Коллектор пятивыходной. | Включает в себя патрубки для присоединения коллекторов, насоса, манометров, термостатов, датчиков. |
| 2. Накидная гайка. | Присоединение коллекторных групп с внутренней резьбой |
| 3. Ниппель 1’’. | G1’’. |
| 4. Байпас перепускной. | Перепускает теплоноситель из подающего коллектора к обратному при перекрытии коллекторных контуров. При выключении насоса обеспечивает циркуляцию теплоносителя в первичном контуре. |
| 5. Головка термостатическая жидкостная. | Регулирует подачу теплоносителя в зависимости от температуры на выходе из смесительного узла. Требуемая температура выставляется вручную. |
| 6. Клапан термостатический. | Регулирует подачу первичного теплоносителя (подмес) за счет воздействия термоголовки (5). |
| 7. Накидные гайки 1 1/2’’. | Для монтажа циркуляционного насоса. |
| 8. Клапан регулирующий со сгоном. | Регулирует расход теплоносителя, возвращаемого в первичный контур. Регулировка осуществляется шестигранным ключем. |
| 9. Термостат предохранительный накладной. | Отключает насос в случае превышения настроечного значения температуры теплоносителя. |
| 10. Термометр (осевое аксиальное подключ) |
Индикация текущего значения температуры теплоносителя на входе в подающий коллектор. |
| 11. Насос циркуляционный. | Обеспечивает циркуляцию теплоносителя во вторичном контуре (не входит в комплект поставки, приобретается отдельно). |
| 12. Клапан балансировочный. | Регулировка перепада давления между подающим и обратным коллекторами при перекрытии контуров «теплого пола». Регулировка шестигранным ключом. Затем фиксируем шпильку в гнезде клапана отверткой. При ослаблении шпильки клапан можно закрыть, но при открытии вернется к предварительной настройке. |

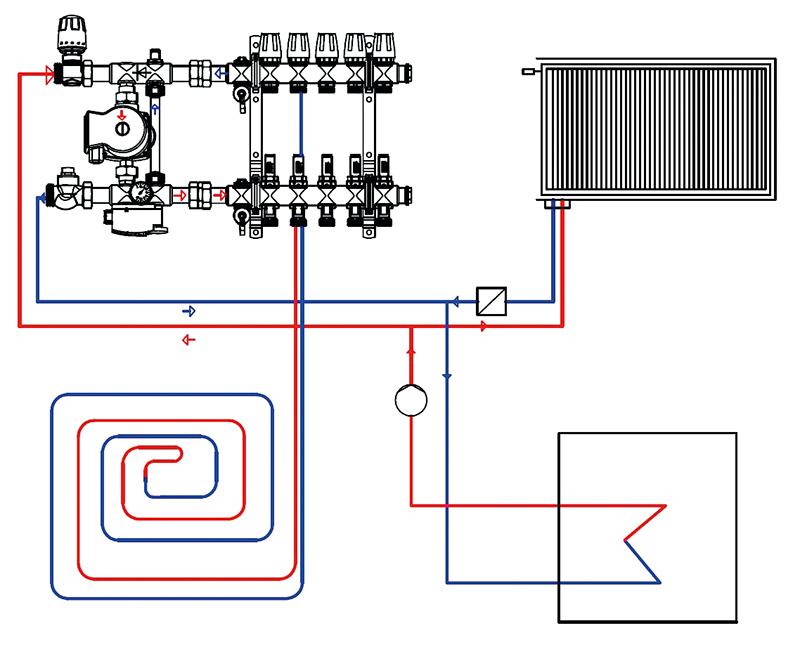

Принцип действия насосно-смесительного узла
Циркуляционный насос 11 обеспечивает циркуляцию теплоносителя по контурам теплого пола. При остывании теплоносителя ниже настроечной температуры термоголовки (5), термостатический клапан (6) открывается и обеспечивается подпитка вторичного контура теплоносителем из первичного контура с подмесом теплоносителя из подающего коллектора вторичного контура. В случае превышения заданной температуры вторичного контура, срабатывает предохранительный термостат (9), останавливая циркуляционный насос.
При этом циркуляция теплоносителя во вторичном контуре прекращается, а в первичном она происходит через перепускной байпас (4). Тем самым узел обеспечивает постоянство расхода в первичном контуре. Байпас также служит для перепускания теплоносителя в случае, когда все контуры теплого пола перекрыты.
